HATシリーズ

製品概要

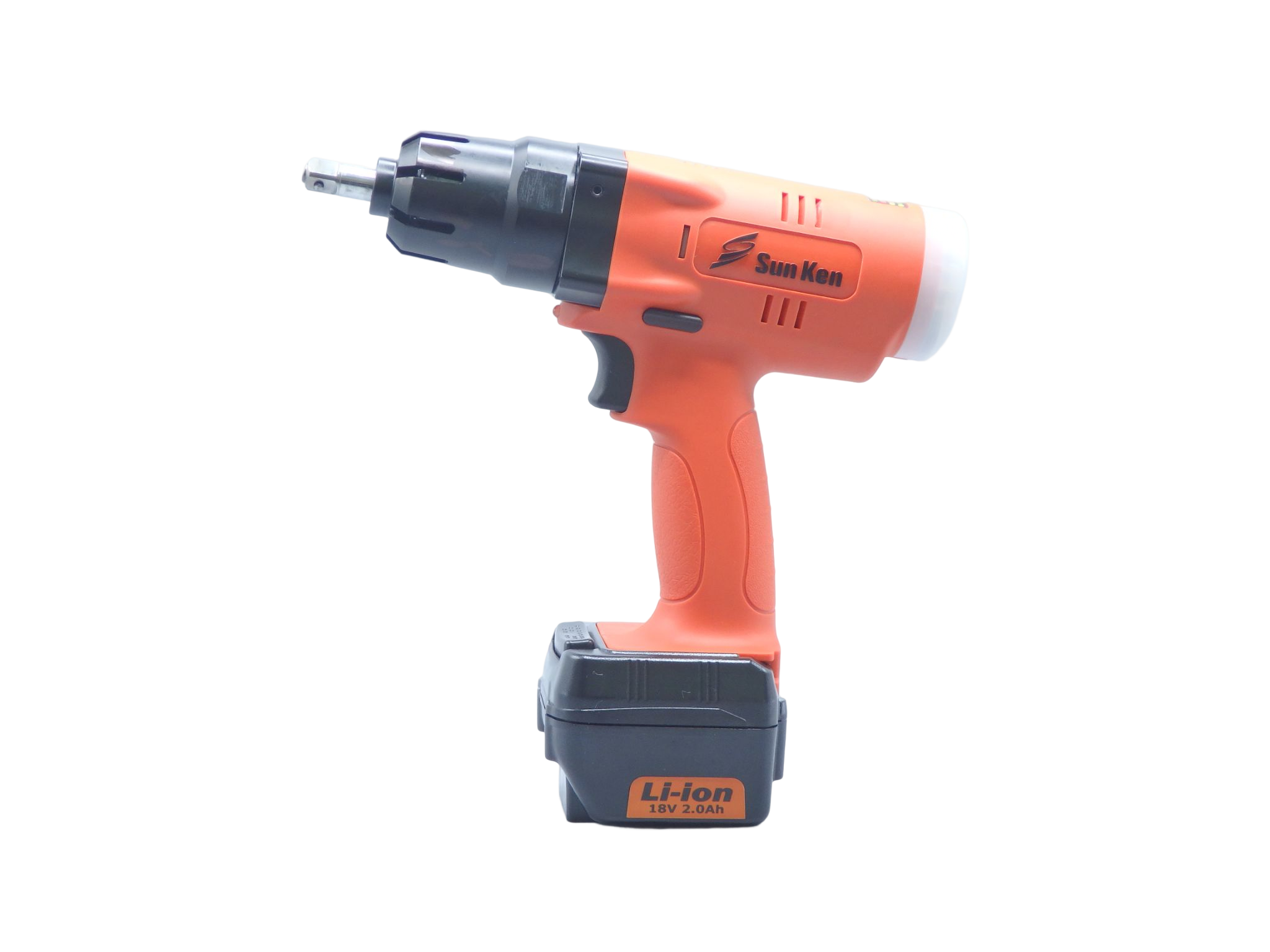

HATシリーズ:コードレス シャットオフ オイルパルス ツール
~人に優しいバッテリー低反力パルスツール​~

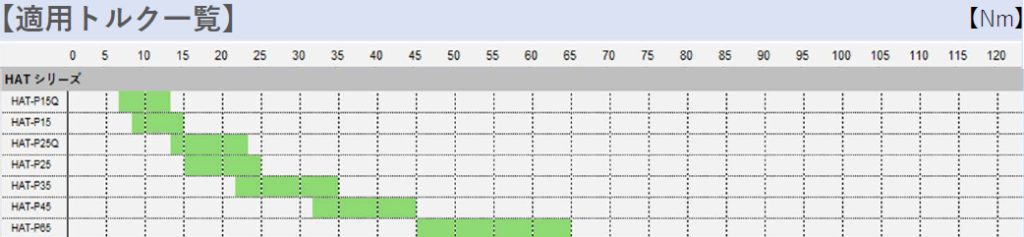

締結トルク

7~65Nmに対応

コードレス

バッテリー稼働​

低反力

オイルパルス

締結精度

電気式シャットオフ​
高精度(ばらつき±15%)

長寿命

ブラッシュレスモーター​
無接点スイッチの採用​

トレーサビリティー

Bluetooth通信により​OK信号をフィードバック​

単体稼働モデルと通信モデルあり​

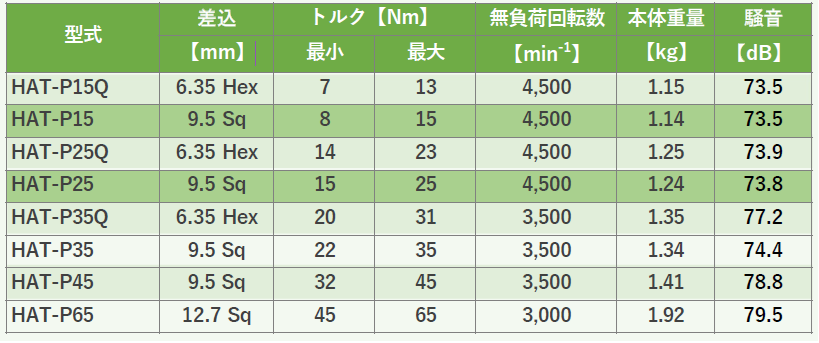

製品ラインアップ​

Bluetooth通信モデルは上記型式の後に –BT がつきます。(例)HAT-P15Q-BT​
尚、当該通信機種はコントローラーとの接続がないと動きません。​

コントローラー

ツールとBluetooth通信​
7台まで接続可能​
客先PLCとの有線接続​
100V仕様​

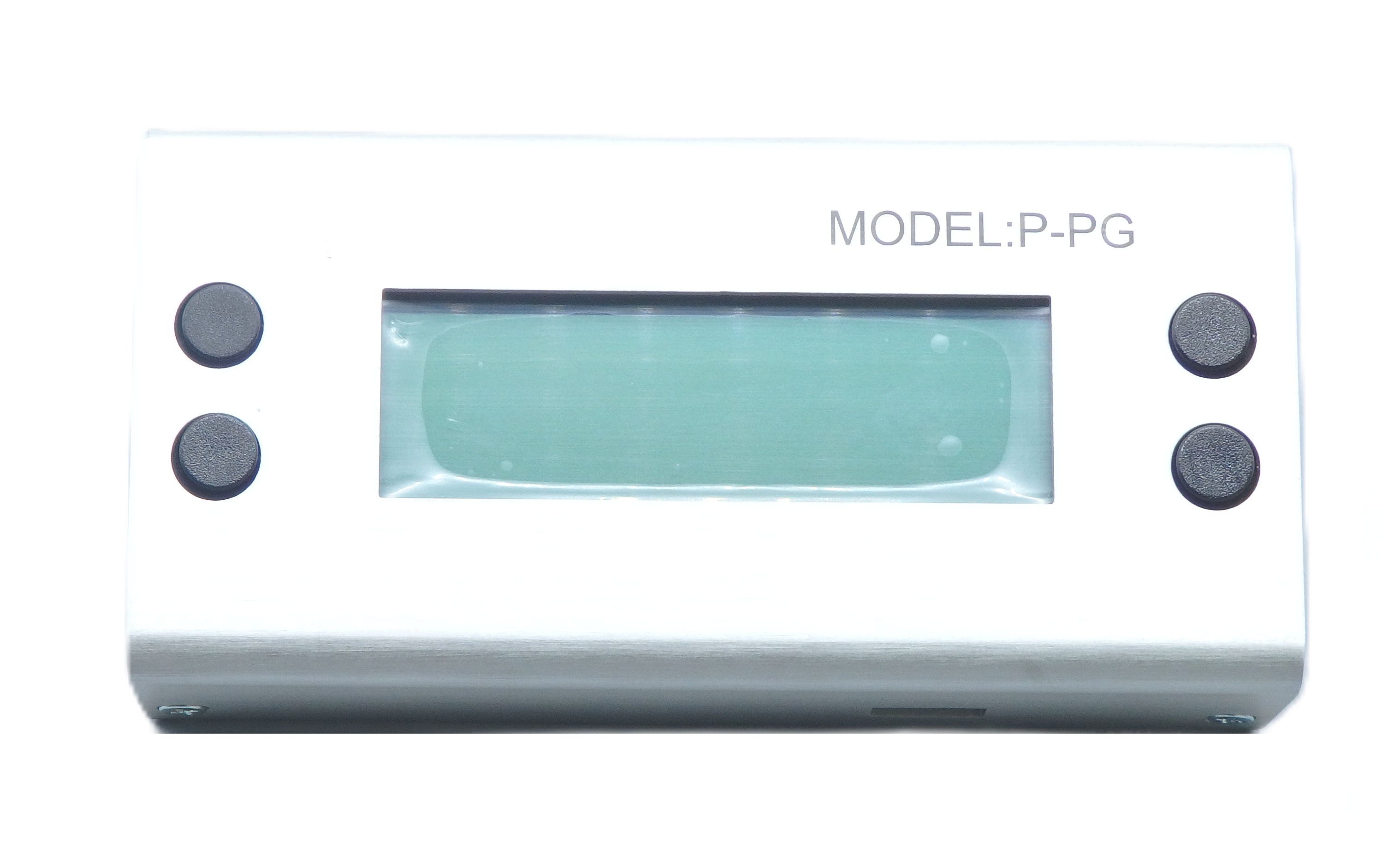

プログラマー

ツールの設定を実施​

バッテリーと充電器

バッテリーは標準2Ah(365g)​
倍の容量の4Ah(630g)もあります。​

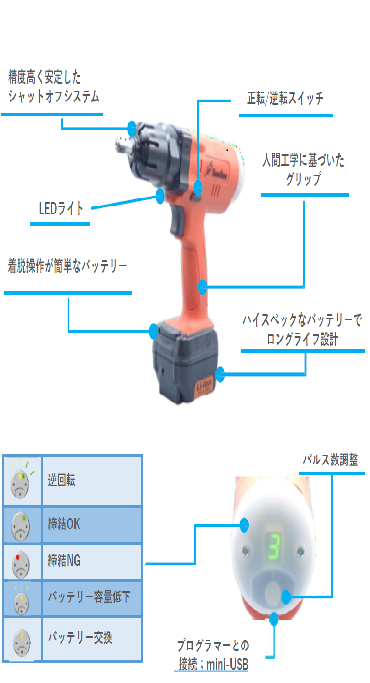

機能紹介

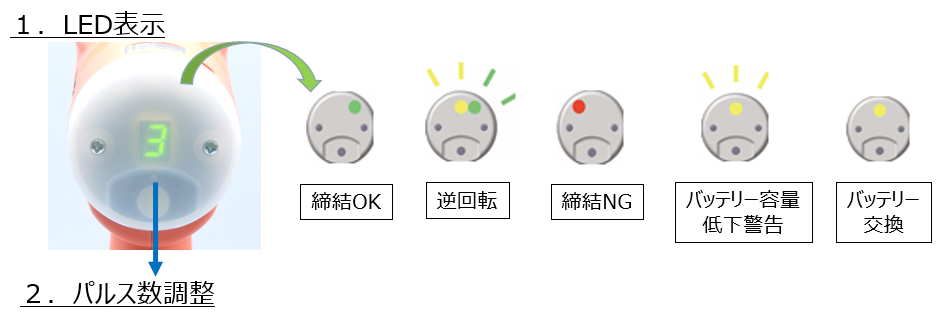

01.LED表示

02.パルス数調整

最適な締結をかなえる:手許ボタンでパルス数の調整可能(1~9の9段階)

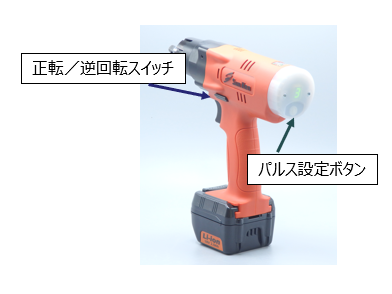

03.スイッチ非作動設定​

正転/反転スイッチ、パルス設定ボタンは手許での作動を​させない様スイッチ機能を停止することができます。​

04.反転モード

正転時・反転時それぞれに前方ワークを照らすLED照明の​照射時間を0~60秒間で自由に設定できます。​

05.二度締め防止​

反転時の回転数を、①正転と同速度 ②全速力 ③全速力の90%程度​三段階に設定できます。

06.反転速度調整​

締結NGを作業者の方への注意喚起としてLEDだけでなくブザーでもお知らせします。​
ブザー音量は 無音→小→中→大 の4段階設定可能。​

07.生産ネットワークシステム​

トレーサビリティー

締結結果をデータとして取り込み、製造​プロセスのひとつとして蓄積​

①ツール~コントローラー​

Bluetoothで通信確立​
最大7台のツールと接続可能​

②ツール→コントローラー​

締結結果(OK/NG)を送信​

③コントローラー→PLC​

有線にてI/O信号を送信​

④コントローラー→PC​

要すれば締結結果を無線Wi-Fi​、もしくは有線イーサネットで送信​

⑤PLC/PC→サーバー

締結結果をデータとして取り込み​、必要に応じて追跡可能とします。​
