HDIシリーズ

製品概要

SBITシリーズ:コードレス シャットオフ インパクトツール

締結トルク

3~120Nmに対応​(ソフトジョイントの場合)

コードレス

バッテリー稼働​

締結精度

機械式シャットオフ​(インパクト数で管理)​

長寿命

ブラッシュレスモーター​
無接点スイッチの採用​

トレーサビリティー

Bluetooth通信により​OK信号をフィードバック​

単体稼働モデルと通信モデルあり​

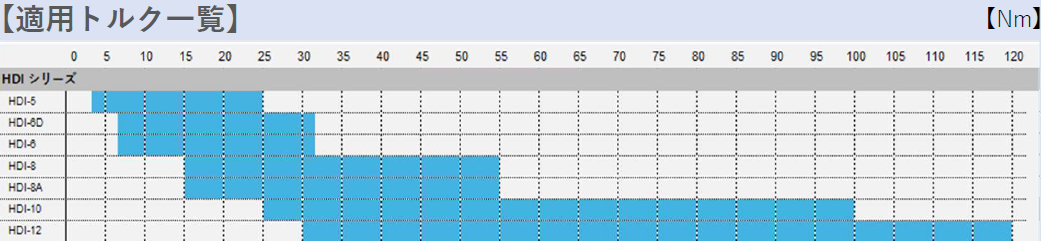

製品ラインアップ​

Bluetooth通信モデルは上記型式の後に –BT がつきます。(例)HDI-5-BT​
尚、当該通信機種はコントローラーとの接続がないと動きません。

コントローラー

ツールとBluetooth通信​
7台まで接続可能​
客先PLCとの有線接続​
100V仕様​

プログラマー

ツールの設定を実施​

バッテリーと充電器

バッテリーは残量メーター付き2Ah(375g)​

機能紹介

01.LED表示

02.インパクト数設定​

最大50段階でインパクト数の調整が可能です。​
00:シャットオフなし​
01~50:数字を上げるとインパクト数増加​

​1段階毎のインパクト数は1~5打数で設定可能​(実例右表)​

【インパクト数設定例】

150インパクト数を上限に自由に設定可能​

03.回転方向設定​

右回転/左回転のどちらでも設定できます。​
左ネジにも対応します。

04.回転速度設定​

高速モード: 2400 rpm ​
中速モード: 2000 rpm​
低速モード: 1500rpm​
三段階の回転速度に設定できます。​
一度締結した部位を再度締めると赤LEDが点灯しNGとなります。​

05.反転回転数設定

反転時の回転数を設定できます。​
回転速度ではなく、「何回転で止まる」設定です。​
ボルト緩めを行いたいがボルトが抜けきる前に止めたい場合に有効です。​

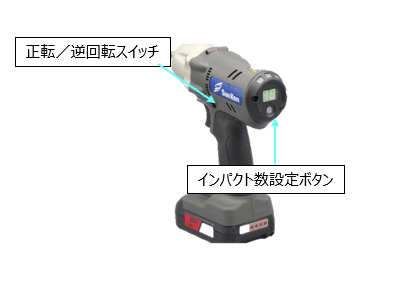

06.スイッチ非作動設定

正転/反転スイッチ、インパクト設定ボタンは手許での​作動をさせない様スイッチ機能を停止することができます。​

07.LED照射時間設定​

正転時・反転時それぞれに前方ワークを照らすLED照明の​照射時間を0~60秒間で自由に設定できます。

08.ブザー音量調整​

締結OKをLEDだけでなくブザーでもお知らせします。​
ブザー音量は 無音→小→中→大 の4段階設定可能。​

09.ブザー音量調整​

トレーサビリティー

締結結果をデータとして取り込み、製造​プロセスのひとつとして蓄積​

①ツール~コントローラー​

Bluetoothで通信確立​
最大7台のツールと接続可能​

②ツール→コントローラー​

締結結果(OK/NG)を送信​

③コントローラー→PLC​

有線にてI/O信号を送信​

④コントローラー→PC​

要すれば締結結果を無線Wi-Fi​、もしくは有線イーサネットで送信​

⑤PLC/PC→サーバー

締結結果をデータとして取り込み​、必要に応じて追跡可能とします。​
