HABシリーズ
製品概要
HABシリーズ：コードレス シャットオフ ツール ～高精度バッテリーツール～
- 締結トルク
-
0.8～70Nmに対応
- コードレス
-
バッテリー稼働
- 締結精度
-
機械式シャットオフ
高精度（ばらつき±10％） - 長寿命
-
ブラッシュレスモーター
無接点スイッチの採用 - トレーサビリティー
-
Bluetooth通信によりOK信号をフィードバック
- 単体稼働モデルと通信モデルあり

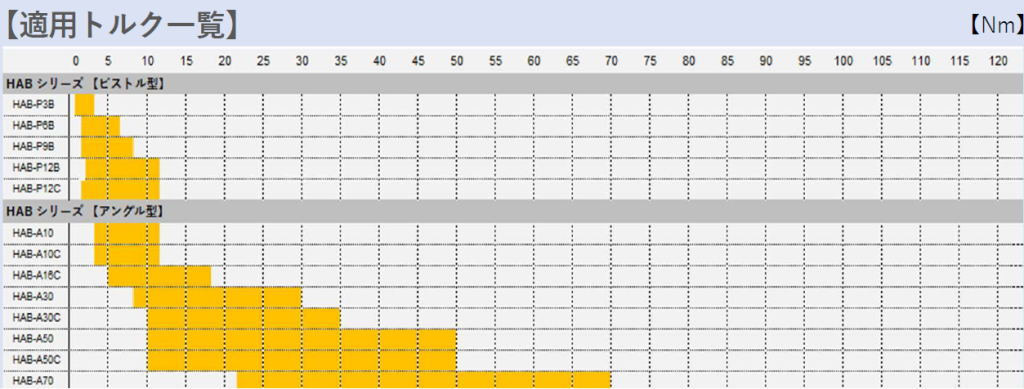

製品ラインアップ

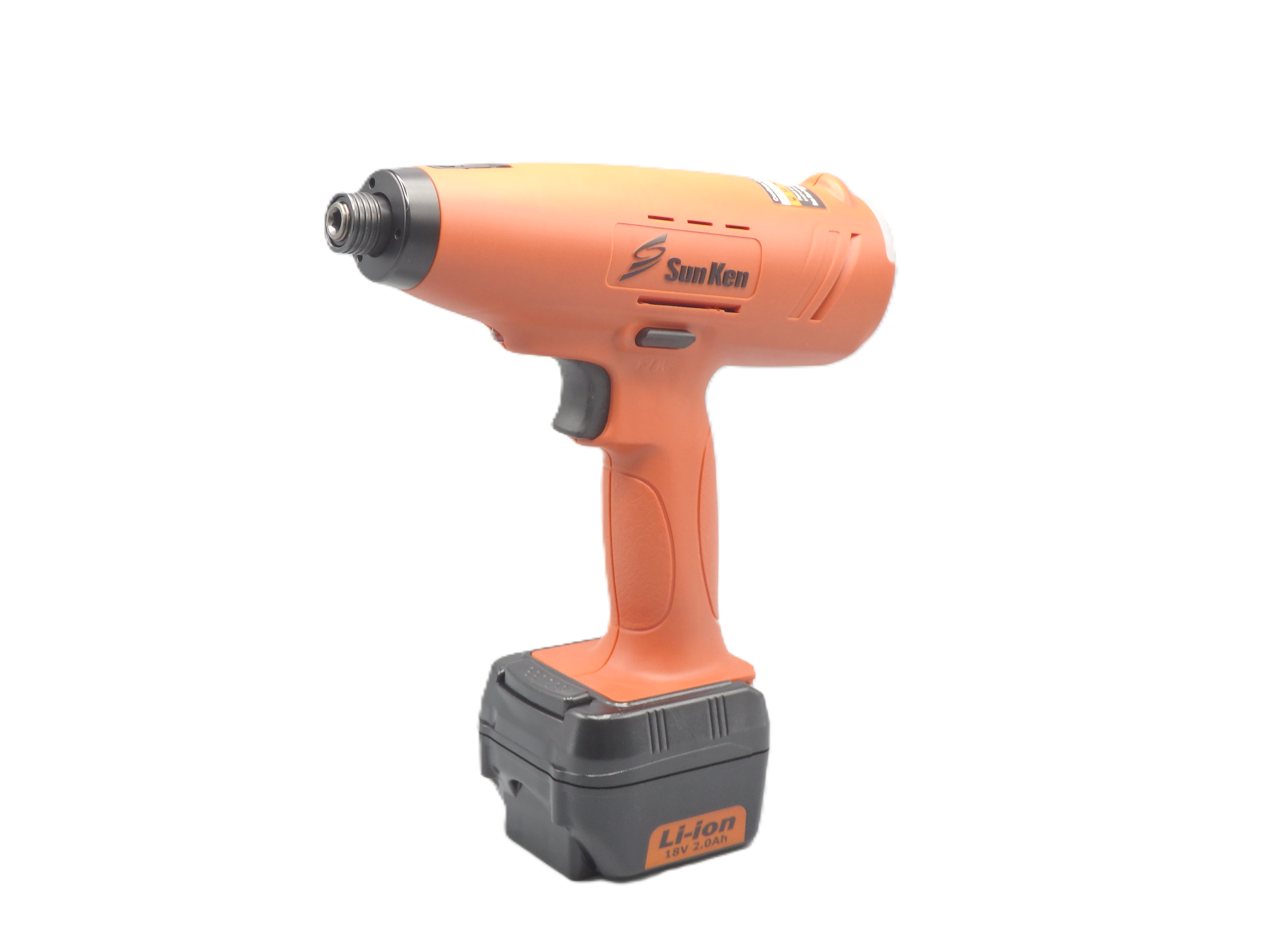

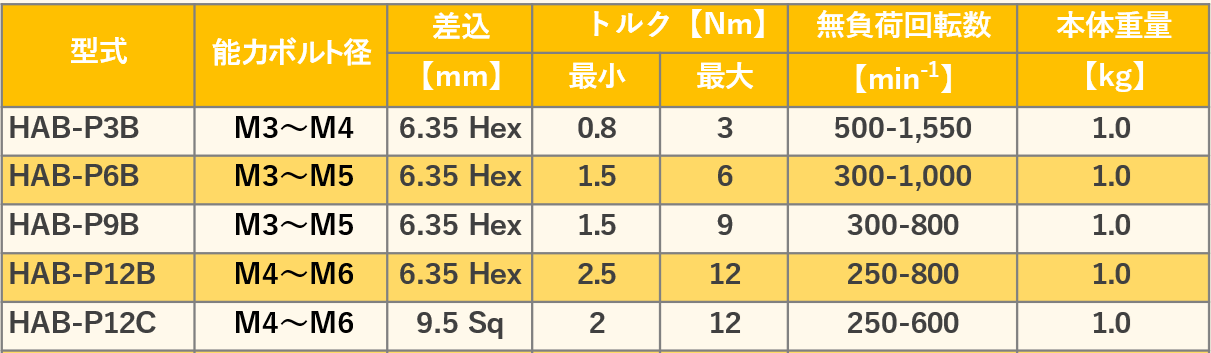

ピストル型

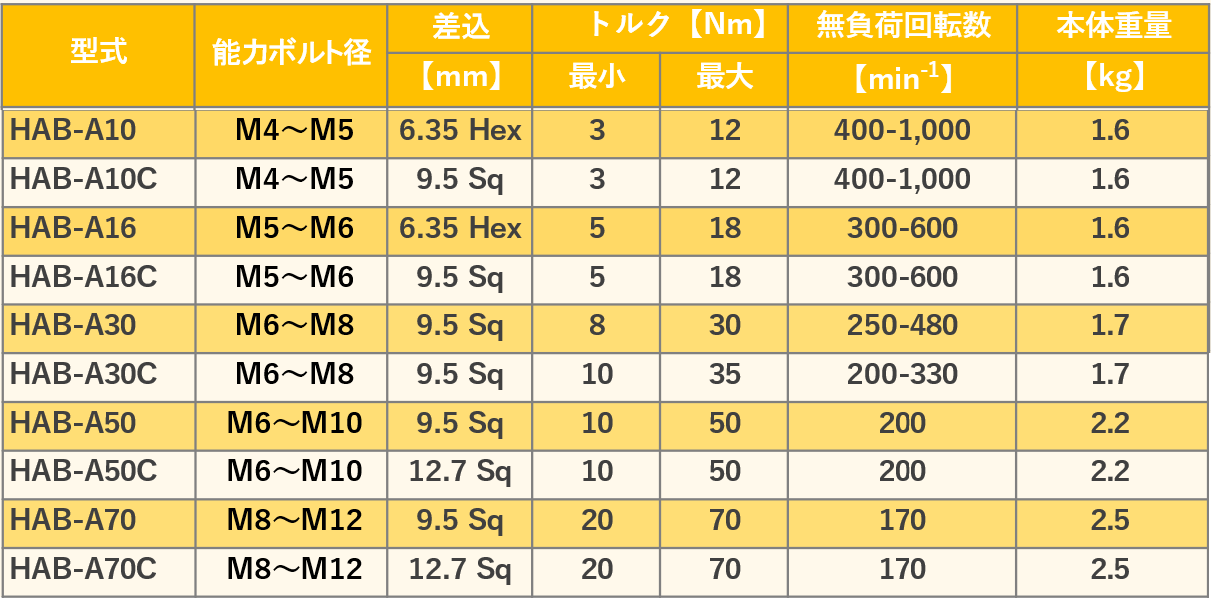

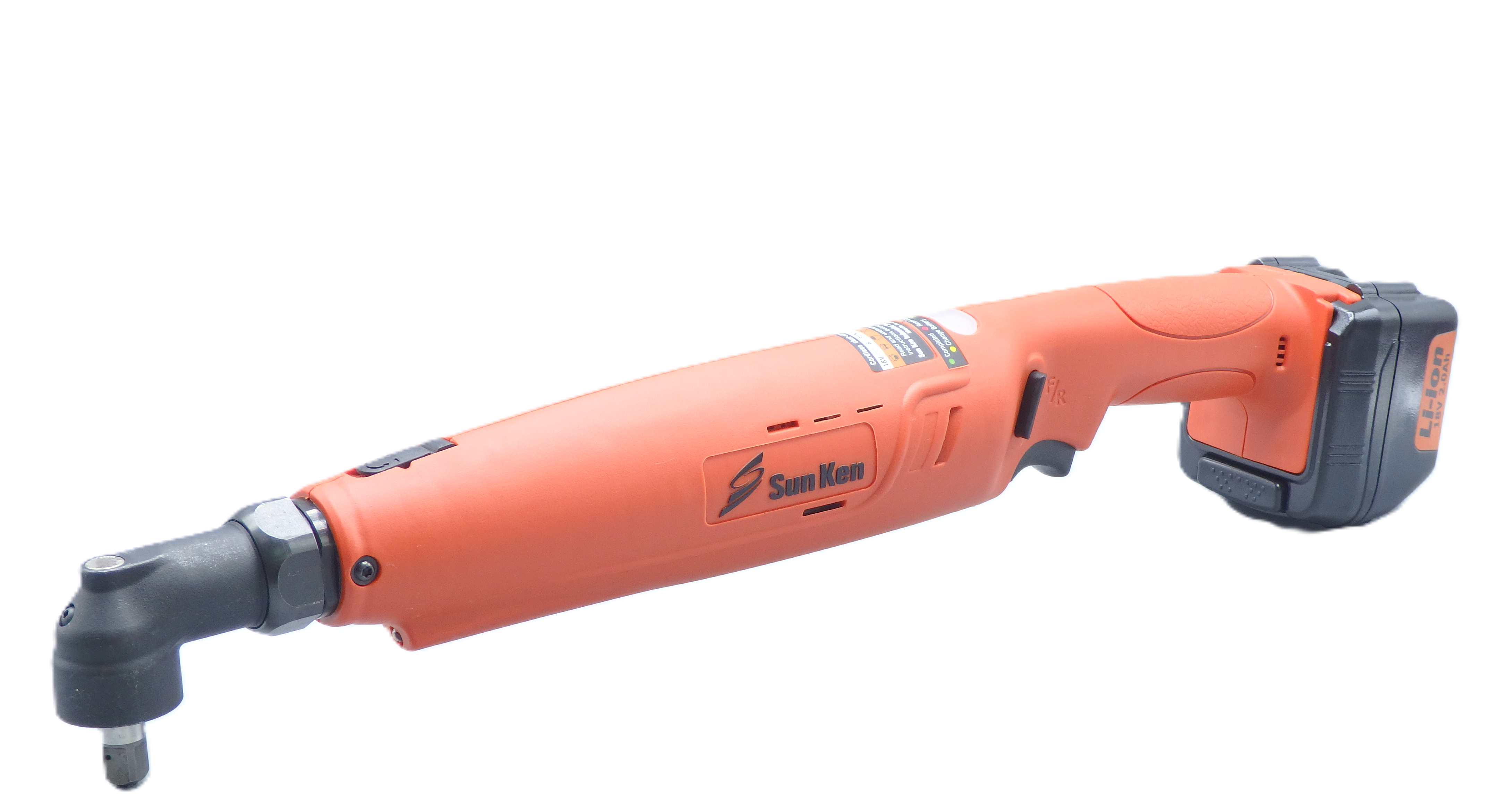

アングル型
Bluetooth通信モデルは上記型式の後に –BT がつきます。（例）HAB-P9B-BT尚、当該通信機種はコントローラーとの接続がないと動きません。
ツール周辺機器
ツールとBluetooth通信
7台まで接続可能
客先PLCとの有線接続
100V仕様
ツールの設定を実施
回転速度変更等々の設定を行います。
バッテリーは標準2Ah(365g)
倍の容量の4Ah(630g)もあります。
部位別に色分けを行えます。
ツール周辺機器
ツールとBluetooth通信
7台まで接続可能
客先PLCとの有線接続
100V仕様
ツールの設定を実施
回転速度変更等々の設定を行います。
バッテリーは標準2Ah(365g)
倍の容量の4Ah(630g)もあります。
部位別に色分けを行えます。
機能紹介

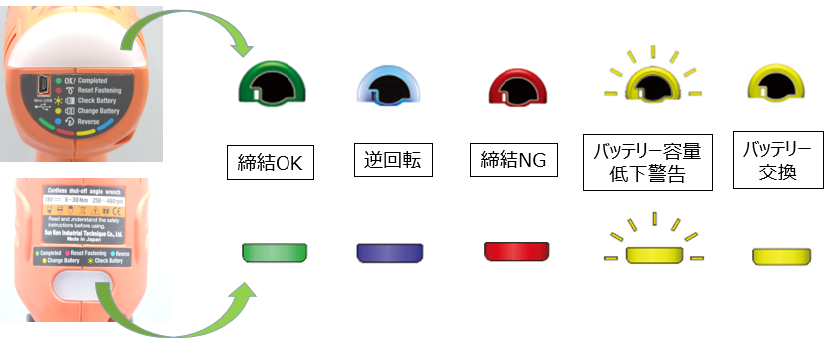

01.LED表示
02.回転速度設定
ツールの回転数範囲で50rpm刻みで回転数が自由に設定できます。
締結部位毎の特性に合わせたベストな締結を行えます。
03.スロースタートモード
Run Down時のスピードを一定時間落とす設定。
トリガーを引いて回転を開始すると最初はスロー回転、一定時間経過後は通常設定速度に変わります。
スロー回転時間は自由に設定できます。
04.反転モード
反転スイッチを入れてトリガーを引くと反転スタート。
次にトリガーを引くと自動的に反転スイッチが切れ正転となります。
また、反転スイッチを非作動とすることもできます。（正転のみとなります）
05.二度締め防止
一度締結した部位を再度締めると赤LEDが点灯しNGとなります。
06.反転速度調整
反転時の回転数を、①正転と同速度 ②全速力 ③全速力の90%程度
三段階に設定できます。
07.LED照射時間設定
正転時・反転時それぞれに前方ワークを照らすLED照明の照射時間を０～60秒間で自由に設定できます。
08.ブザー音量調整
締結NGを作業者の注意喚起とため、LEDだけでなくブザーでもお知らせします。
ブザー音量は 無音→小→中→大 の4段階設定可能。
09.管理項目
締結の総本数（車でいうの距離メーター）、前回リセット時からの締結本数（同トリップメーター）をツールにデータを蓄積。
サービスのインターバルの設定が出来ます。
10.生産ネットワークシステム
- トレーサビリティー
-
締結結果をデータとして取り込み、製造プロセスのひとつとして蓄積
- ①ツール～コントローラー
-
Bluetoothで通信確立
最大7台のツールと接続可能 - ②ツール→コントローラー
-
締結結果（OK/NG)を送信
- ③コントローラー→PLC
-
有線にてI/O信号を送信
- ④コントローラー→PC
-
要すれば締結結果を無線Wi-Fi、もしくは有線イーサネットで送信
- ⑤PLC/PC→サーバー
-
締結結果をデータとして取り込み、必要に応じて追跡可能とします。
