TCB 122506 C7 EC
TCB 122506 C7 EC

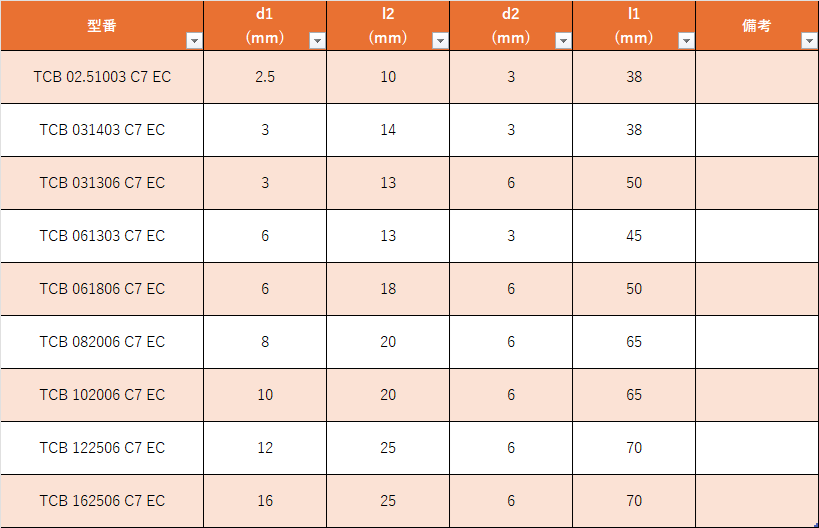

品番 | TCB 122506 C7 EC |
カットの種類 | ダブルカット(C7) 仕上げ面が良好で、高い切削性能 スチール(60HRC )、ステンレス、超合金(高温合金)、チタン合金、ニッケル合金、コバルト合金 |
形状 | B型 円筒(エンド刃付) |
最高回転数換算表
min-1(rpm)
スクロールできます
工具径/切削速度 | 300rpm | 400rpm | 500rpm | 600rpm | 700rpm | 800rpm | 900rpm | 1000rpm |
2mm | 48000 | 64000 | 80000 | 95000 | 111000 | 127000 | 143000 | 159000 |
3mm | 32000 | 42000 | 53000 | 64000 | 74000 | 85000 | 95000 | 106000 |
4mm | 24000 | 32000 | 40000 | 48000 | 56000 | 64000 | 72000 | 80000 |
6mm | 16000 | 21000 | 27000 | 32000 | 37000 | 42000 | 48000 | 53000 |
8mm | 12000 | 16000 | 20000 | 24000 | 28000 | 32000 | 36000 | 40000 |
10mm | 10000 | 13000 | 16000 | 19000 | 22000 | 25000 | 29000 | 32000 |
12mm | 8000 | 11000 | 13000 | 16000 | 19000 | 21000 | 24000 | 27000 |
16mm | 6000 | 8000 | 10000 | 12000 | 14000 | 16000 | 18000 | 20000 |
20mm | 5000 | 6000 | 8000 | 10000 | 11000 | 13000 | 14000 | 16000 |
被削材の用途と切削速度
min-1(rpm)
材質 | 用途 | シングルカット C3 |
|
鉄/鋳鉄 | 一般構造用圧延鋼材、炭素鋼、 鋳鋼、工具鋼 〜1200N/mm2〜 <38HRC |
粗加工 | 500-700 |
微細加工 | 500-700 | ||
工具鋼、焼き戻し鋼、合金鋼、 鋳鋼 1200N/mm2〜 <38HRC |
粗加工 | ||
微細加工 | |||
ステンレス鋼 | オーステナイト系、 フェライト系 |
粗加工 | |
微細加工 | 300-500 | ||
非鉄金属 | アルミニウム合金、真鍮、 亜鉛、銅 |
粗加工 | |
微細加工 | 500-900 | ||
ブロンズ(青銅)、チタン合金、高強度アルミ | 粗加工 | 400-800 | |
微細加工 | 400-600 | ||
ニッケル合金 コバルト合金 |
粗加工 | ||
微細加工 | |||
鋳鉄 | 鋳鉄、ダクタイル鋳鉄 | 粗加工 | |
微細加工 | |||
プラスチック その他の材料 |
高強度繊維、プラスチック | 粗加工 | |
微細加工 | 400-800 |
